Nethub User Manual

基于BL616C/BL618M/BL618DG/BL616CL 的 Linux 主机通信方案，提供内核模块和用户态控制工具。

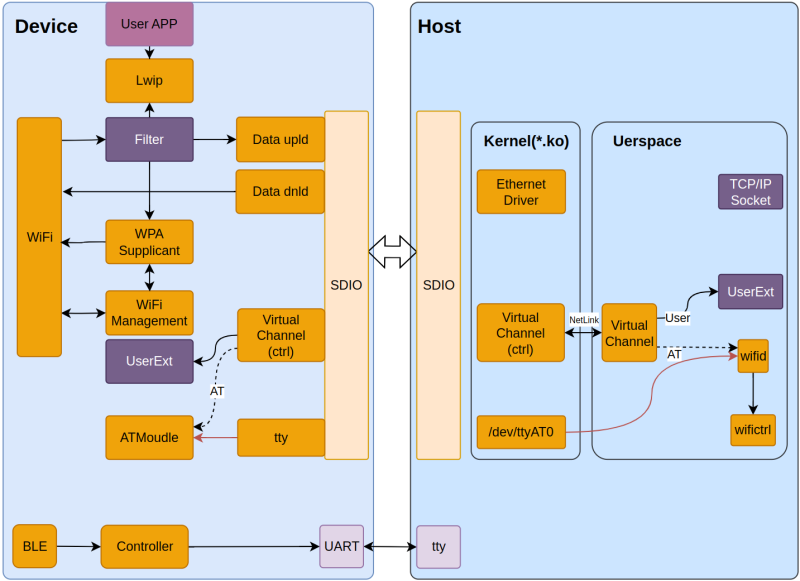

系统架构

说明：当前控制通道通过 tty 传输，后续将支持通过 VirtualChannel 传输 AT 命令。

组件说明

组件	类型	说明
bflbwifictrl	用户态	命令行工具，通过 Unix Socket 与守护进程通信
bflbwifid	用户态	守护进程，负责设备通信和 WiFi 连接管理
libbflbwifi	用户态	静态库，提供 WiFi 控制 API
nethub_vchan_app	用户态	VirtualChannel 通信程序，提供私有数据通道（消息包传输，非流式）
mr_sdio.ko	内核态	内核驱动模块，支持 SDIO 接口

数据流向

用户命令：
bflbwifictrl → bflbwifid → libbflbwifi → /dev/ttyAT → 内核驱动 → 设备

URC事件：
设备 → 内核驱动 → /dev/ttyAT → bflbwifid → 解析处理 → 网卡配置

工作流程：
加载内核模块 → 启动守护进程 → TTY 通信建立 → 准备就绪

快速开始

本演示展示了完整的操作流程：编译 → 加载内核模块 → 启动守护进程 → WiFi 连接 → 网络通信 → 消息收发。

设备端编译和烧录

cd examples/wifi/nethub

# 编译命令形如
make CHIP=<芯片名称> BOARD=<开发板名称>
# 如果用的BL616
make CHIP=bl616 BOARD=bl616dk
# 如果用的BL616cl
make CHIP=bl616cl BOARD=bl616cldk
# 如果用的BL618dg
make CHIP=bl618dg BOARD=bl618dgdk CPU_ID=ap

# 烧录命令形如
make flash CHIP=<芯片名称> COMX=<串口名称>
# 如果用的BL618dg
make flash CHIP=bl618dg COMX=/dev/ttyUSB0

主机端编译和测试

# 假设已经将 bsp/common/msg_router/linux_host 复制到host，并在其目录下
cd linux_host/userspace/nethub/

# 编译和加载内核模块
./build.sh build
sudo ./build.sh load

# 启动守护进程（默认使用 /dev/ttyAT0）
sudo ./output/bflbwifid -p /dev/ttyAT0

# 连接 AP（有密码）
sudo ./output/bflbwifictrl connect_ap "SSID" "password"

开发指南

系统要求

内核版本：Linux 3.7+（内核模块需要）
架构：x86_64、ARMv7（树莓派）、ARMv8（树莓派 4/5）
依赖：gcc、make、libc、pthread

兼容性说明：

✅ 用户空间程序（bflbwifid/bflbwifictrl）：无内核版本限制
✅ 内核模块（mr_sdio.ko）：支持 Linux 3.7+
✅ 已测试：Linux raspberrypi 6.12.25+rpt-rpi-v8

命令参考

build.sh 命令

命令	说明
`build`	编译内核模块、virtualchan 和 bflbwifictrl
`clean`	清理所有编译产物
`load`	加载内核模块 `mr_sdio.ko`
`unload`	卸载内核模块

bflbwifictrl 命令

命令	说明
`scan`	扫描附近 AP
`connect_ap <SSID> [密码]`	连接到 AP
`disconnect`	断开连接
`status`	查看连接状态
`version`	查看固件版本

功能特性

bflbwifid（守护进程）

TTY 通信：与 WiFi 模块通过串口通信
AT 协议：解析和封装 AT 指令
状态管理：维护 WiFi 连接状态
Unix Socket：提供 IPC 通信接口
GOTIP 自动配置（可选）：收到 IP 后自动配置 Linux 网卡

bflbwifictrl（命令行工具）

CLI 接口：通过 Unix Socket 与守护进程通信
简洁易用：提供常用 WiFi 操作命令
状态查询：实时显示连接信息

GOTIP 自动配置功能（默认启用）

当 WiFi 模块获取 IP 后，会自动：

解析 URC：+CW:GOTIP,IP:xxx,gw:xxx,mask:xxx,dns:xxx
配置网卡：ip addr add、ip route add default
配置 DNS：写入 /etc/resolv.conf

注意事项：

部分host需要禁用 NetworkManager：sudo systemctl disable --now NetworkManager
需要禁用 dhcpcd：sudo systemctl disable --now dhcpcd
默认网卡名为 mr_eth0（可在代码中修改）

代码修改与编译

修改代码后重新编译

# 只编译 bflbwifictrl
cd bflbwifictrl
make clean && make

# 或使用 build.sh 编译所有
cd ..
./build.sh build

重新加载内核模块

sudo ./build.sh unload
sudo ./build.sh load

Virtual Channel 私有数据收发

Virtual Channel 提供了一套独立于 AT 命令的私有数据传输通道，可用于用户自定义应用数据的双向传输。

概述

Virtual Channel 支持三种数据类型：

USER (0x01)：用户私有数据（推荐用于用户自定义应用）
AT (0x02)：AT 命令数据(todo)
SYSTEM (0x03)：系统相关数据(todo)

设备端 API

参考文件：components/net/nethub/transport/sdio/sdio_virtualchan/virtualchan.h

核心 API：

int nethub_vchan_user_send(const void *data, uint16_t len);
int nethub_vchan_user_recv_register(virtualchan_dnld_cb_t dnld_cb, void *cb_arg);
typedef int (*virtualchan_dnld_cb_t)(void *arg, uint8_t *data_buff, uint16_t data_size);

主机端 API

参考文件：bsp/common/msg_router/linux_host/userspace/nethub/virtualchan/nethub_vchan.h

核心 API：

int nethub_vchan_init(void);
int nethub_vchan_user_send(const void *data, size_t len);
int nethub_vchan_user_register_callback(nethub_vchan_recv_callback_t callback);

/* 回调函数类型定义 */
typedef void (*nethub_vchan_recv_callback_t)(const void *data, size_t len);

数据格式说明

消息帧格式（自动处理，用户无需关心）：

+----------+-----------+-------+--------+
| data_type| reserved  | len   | data[] |
| 1 byte   | 1 byte    | 2 bytes| N bytes|
+----------+-----------+-------+--------+

data_type：数据类型（USER=0x01, AT=0x02, SYSTEM=0x03）
reserved：保留字段（固定为 0）
len：用户数据长度
data[]：实际用户数据

完整示例

参考以下完整示例代码：

设备端：examples/wifi/nethub/app/src/virtualchan/app_vchan.c
主机端：bsp/common/msg_router/linux_host/userspace/nethub/virtualchan/nethub_vchan_app.c

使用限制

项目	限制
最大数据长度	1500 字节（可配置）
传输方式	消息包传输（非流式）
通信方向	双向（设备 ↔ Host）

运行测试程序

# 编译（在 nethub 目录下）
cd virtualchan
make

# 运行测试程序
sudo ./nethub_vchan_app

# 在程序中使用命令
nethub_vchan> send user hello              # 发送 ASCII 字符串
nethub_vchan> send user hex 0102030405     # 发送十六进制数据
nethub_vchan> test flow 100 512            # 流量测试（100个包，每包512字节）
nethub_vchan> test mtu 1024                # MTU测试（发送1024字节）
nethub_vchan> status                       # 查看统计信息
nethub_vchan> help                         # 查看帮助

常见问题

找不到串口设备

# 查看可用串口
ls /dev/ttyACM* /dev/ttyUSB*

# 添加用户到 dialout 组（避免每次都用 sudo）
sudo usermod -aG dialout $USER
# 然后重新登录

IP 配置后自动消失

原因：NetworkManager 或 dhcpcd 覆盖了手动配置。

解决：

# 禁用 NetworkManager
sudo systemctl stop NetworkManager
sudo systemctl disable NetworkManager

# 禁用 dhcpcd
sudo systemctl stop dhcpcd
sudo systemctl disable dhcpcd

查看调试日志

# 查看守护进程日志
tail -f /var/log/bflbwifi.log

# 查看内核日志
dmesg -w

# 守护进程前台运行（查看实时输出）
sudo ./output/bflbwifid -p /dev/ttyAT0 --foreground

编译错误

# 确保安装必要的开发包
sudo apt-get install build-essential libc-dev-i386

# 树莓派需要安装 32 位兼容库
sudo apt-get install libc6:i386 libstdc++6:i386
